Schrony przeciwlotnicze i przeciwatomowe okresu Zimnej Wojny

Schrony, konstrukcje, wyposażenie, oznakowanie...
Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-02-06, 18:25

No i prosze poruszyłem sumieniem badacza elewacji :mrgreen: Prosimy o zaprezentowanie planu, choćby fragmentu. Ja tez cos jeszcze przygotuje w tym temacie.
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-02-08, 19:53

Jak obiecałem to prosze... Marooda milczy, ale czyta :mrgreen:

Jest jeszcze jeden tajemniczy schron, który zwiedziłem razem z naszym badaczem elewacji Maroodą. Było to bardzo dawno temu, kiedy byliśmy młodzi i piękni (ja byłem :oops: :mrgreen: , a Marooda... ).
Pod Krakowem, są jeszcze takie miejsca 8-) gdzie czas się zatrzymał, a schrony są dalej konserwowane i utrzymane w "gotowości". Celowo nie podaje miejsca, żeby inni badacze nie zadeptali takiego ładnego obiektu (Covox cichosza - wiem... 8-) ). Przy jego budowie wykorzystano uwarunkowania terenowe jak też geologiczne 8-). Schron posiada tylko jedno wejście i tylko jedno wyjście (ale jakie :idea: )
Ciekawostką jest, że wnetrza tego obiektu zostały wykorzystane w filmie o gen. Sikorskim jako Twierdza w Giblartarze (TVN Historia).

Na kilku pierwszych zdjeciach prezentuje wejście do schronu. Jeżeli jesteście ciekawi jak wygląda wnetrze to piszcie, może pojawia sie kolejne foty :-/
Załączniki
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
Łukasz
Ekspert
Posty: 2526
Rejestracja: 2009-01-02, 16:00
Lokalizacja: Kressendorf

Post autor: Łukasz » 2009-02-08, 21:04

no biorąc pod uwagę szerokokątność tego tematu....

NASTĘPNE foty proszę :-x

Awatar użytkownika
marooda
Starszy redaktor
Posty: 1333
Rejestracja: 2008-12-26, 21:04
Lokalizacja: Kraków

Post autor: marooda » 2009-02-09, 00:28

Darula,
chciałem zauważyć, że weszliśmy tam dzięki mojej wyjątkowej czujności elewacyjnej. :-)
Wszyscy _zwiedzali_ a Maruda zobaczył se jakąś tabliczkę na murze... i się zaczęło :-)
Na dodatek, to do dziś, mało kto wie o tym schronie... Właściwe to chyba nikt, chyba, że od nas coś usłyszał. :mrgreen:

Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-02-09, 17:28

No to proszę następne zdjęcia tego obiektu.

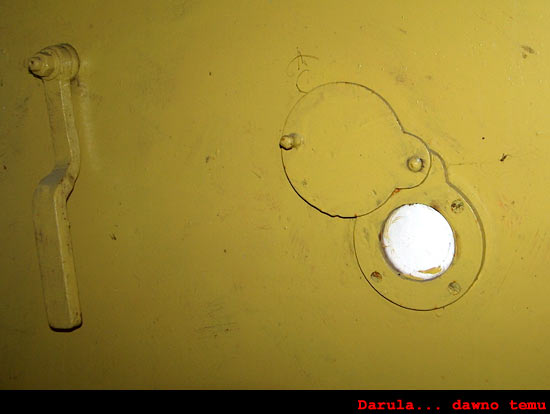

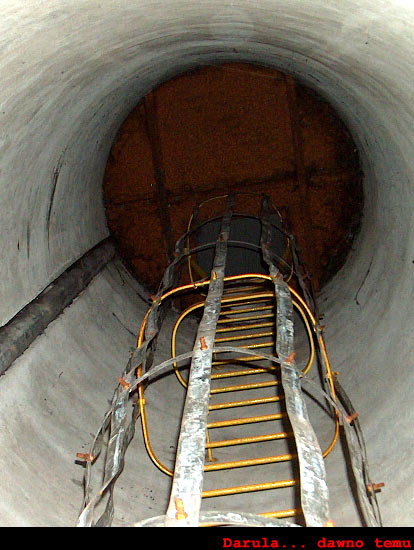

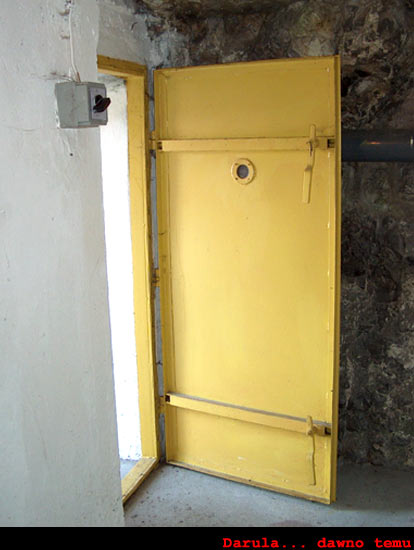

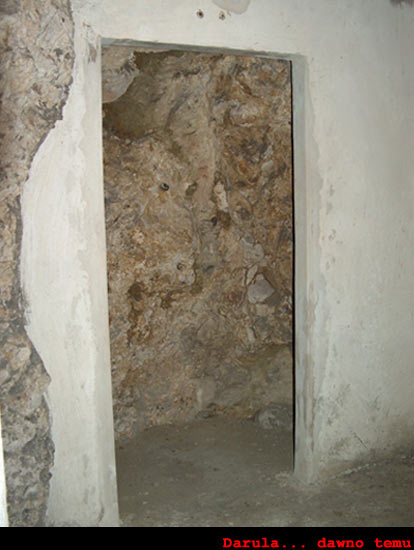

Jak pewnie zauważyliście przy budowie wykorzystano naturalne jaskinie lub wydrążone w skale wapiennej korytarze. Na najniższym poziomie schronu znajduje się wejście i śluza, węzeł sanitarny - ubikacje, umywalki. Częścią schronową jest długie pomieszczenie - klatka schodowa prowadząca na górny poziom schronu, z którego można dostać się do pionowego szybu wyjścia ewakuacyjnego…

Podobne rozwiązanie wykorzystania skały wapiennej do budowy schronu możemy oglądać na ul. Mirowskiej przy forcie Krepak... ale o tym później 8-)
Załączniki
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
Łukasz
Ekspert
Posty: 2526
Rejestracja: 2009-01-02, 16:00
Lokalizacja: Kressendorf

Post autor: Łukasz » 2009-02-09, 17:57

Jest możliwość zobaczenia jakoś tego obiektu. Nie mówię, że już teraz samemu tylko kiedyś grupą się wybrać?

Awatar użytkownika
Grzesław
Redaktor
Posty: 783
Rejestracja: 2008-12-31, 09:50
Lokalizacja: Kraków

Post autor: Grzesław » 2009-02-09, 23:45

Hihihihi a ja wiem gdzie to jest :}
Grzesław DeZoo

Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-02-10, 08:34

Grzesławie wiem, że wiesz 8-) . Kilka osób też wie, ale cichoszzzza. Może kiedyś wybierzemy sie tam większą grupą.

A może ktoś widział wspominany film o gen. Sikorskim na tvn historia?
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
Delfin79
Posty: 11
Rejestracja: 2009-01-30, 16:38
Lokalizacja: Kraków

Post autor: Delfin79 » 2009-02-14, 23:32

Pod moim blokiem znajdują się 2 schrony ze ścianami murowanymi i stropem żelbetowym, zaopatrzone w drzwi pancerne i gazoszczelne, mój znajduje się na końcu bloku, drugi jest przelotowy i znajduje się trochę pośrodku bloku, kiedyś można było z jednego końca bloku przejść na drugi, niestety korytarz został przegrodzony w wielu miejscach kratami lub ścianami z pustaków, słyszałem też że w piwnicach wokół placu Centralnego są tunele którymi można było przejść z jednego osiedla na drugie. Teraz do piwnic już trudniej się dostać (zamki na tzw. klucz 10 coraz rzadziej spotkać + domofony w klatkach). Jak znajdę chwilę to narysuje plan mojego bunkra, ale rysunek nie będzie dokładny bo pamięć ulotna :) a od dłuższego czasu schron zamknięty jest na cztery spusty. Poniżej zamieszczam linki do artykułów w necie.

"Zalew centralny i ratusz"
http://nh.pl/zalew_ratusz.htm

"Podziemne miasto"
http://www.zyciekrakowa.pl/nowahuta/con ... ew/937/49/

"Gdzie się chować w przypadku wojny"
http://miasta.gazeta.pl/krakow/1,35797,1251714.html

"Tu wąglik nie ma szans"
http://nh.pl/waglik.htm

Awatar użytkownika
Grzesław
Redaktor
Posty: 783
Rejestracja: 2008-12-31, 09:50
Lokalizacja: Kraków

Post autor: Grzesław » 2009-02-17, 17:46

O tych przejściach pomiędzy osiedlami to już słyszałem, ale w ich istnienie to trochę wątpię. Może jakieś przejścia istnieją ale prawdopodobnie są to kanały burzowe. Oczywiście są korytarze które łącza ze sobą poszczególne bloki np: w Centrum, na Oś Stalowym i innych ale w większości przypadków korytarzami tymi są poterny prowadzące do wyjść zapasowych.
Grzesław DeZoo

Awatar użytkownika
Delfin79
Posty: 11
Rejestracja: 2009-01-30, 16:38
Lokalizacja: Kraków

Post autor: Delfin79 » 2009-02-19, 21:29

Pozdrawiam wszystkich

:-( Może rzeczywiście te tunele to miejska legenda

1. W moim bunkrze jest bardzo niski korytarz (trzeba być kurduplem i to dobrze schylonym by przez niego przejść) ale prowadzi tylko do włazu na trawniku pod blokiem.

2. W pobliżu drzwi pancernych w piwnicy jest właz żeliwny od kanalizacji ale nie sądzę by prowadził do kolektora, prędzej to studzienka rewizyjna.

3. Pod koniec lat 80 wojsko kopało rowy pod nowe kable telefoniczne, w połowie lat 90 wymieniano rury gazowe i w ostatnich 2 latach MPEC modernizowało swoje rury, ale nic ciekawego na os. Uroczym nie przyuważyłem

:-P Jedynie co wyróżnia moje osiedle od innych to przewody spalinowe od agregatu koło centrali telefonicznej TP (wlot powietrza i wylot spalin).

Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-02-19, 21:55

Delfin może wstawisz kilka zdjęć :->
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
Łukasz
Ekspert
Posty: 2526
Rejestracja: 2009-01-02, 16:00
Lokalizacja: Kressendorf

Post autor: Łukasz » 2009-02-19, 22:47

Na ul. Dunin - Wąsowicza (na wylotówce z ul. Kałuży) pod blokowiskiem jest jakiś schron gdyż widać z ulicy awaryjkę (poprawcie mnie jeśli się mylę, w każdym razie chodzi mi o to co na pierwszej fotce Grzesława :roll: )

Awatar użytkownika
Delfin79
Posty: 11
Rejestracja: 2009-01-30, 16:38
Lokalizacja: Kraków

Post autor: Delfin79 » 2009-02-20, 19:12

Darula pisze:Delfin może wstawisz kilka zdjęć :->
Niestety to instalacje należące do TP, jako tepsiarza mogliby mnie za te fotki dojechać. Ale nie jest tajemnicą gdzie ten budynek leży, więc jak ktoś ma spostrzegawcze oczka to łatwo wypatrzy ;-)


Jak będę miał wolne i zniknie śnieg to zrobię fotki włazów ewakuacyjnych na trawnikach, co osiedle to inne, do bunkrów dostępu nie mam
Ostatnio zmieniony 2009-03-11, 13:11 przez Delfin79, łącznie zmieniany 1 raz.

Awatar użytkownika
Grzesław
Redaktor
Posty: 783
Rejestracja: 2008-12-31, 09:50
Lokalizacja: Kraków

Post autor: Grzesław » 2009-03-19, 12:39

Witam

Ponizej prezętuję schematy omawianych wcześniej wyjść ewakuacyjnych i standardowych lekkich drzwi przeciwgazowych.Klapy na zdjęciach to urządzenia do odprowadzania zużytego powietrza z wnętrza schronu. Fotografie przedstawiają je w pozycji otwartej i zamkniętej.
A przy zaspole filtracyjnym ....... straznik podziemi
Załączniki
Filtry i babcia.jpg
Filtry i babcia.jpg (39.83 KiB) Przejrzano 4770 razy
Awaryjka .jpg
Awaryjka .jpg (55.39 KiB) Przejrzano 4770 razy
4000 dpi - 100 procent003.jpg
4000 dpi - 100 procent003.jpg (51.02 KiB) Przejrzano 4770 razy
Grzesław DeZoo

ODPOWIEDZ
