Bastion I 1/2

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2009-11-12, 23:05

Ano tak :-> sprawdziłem i okazało się, że Reymonta została wytyczona tuż przed I wojną, po splantowaniu obwałowań zachodnich.

Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-11-12, 23:10

Czy wyburzenia nie miały miejsca w czasie wytyczenia trasy kolejki?
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2009-11-12, 23:29

Ha, ślepota moja ! Ten podwójny skan datowany na 1864 rok przy pierwszym oglądzie na gorąco wziąłem za rzut Bastionu I a to wszak Bastion I 1/2 sprzed budowy kolei w 1887 :!: Szok normalnie - wyburzyli tak okazałą kaponierę szyjową ! Ja to muszę zrobić w modelu, ha :mrgreen: 2 fazy postaram się zrobić, tylkooo się odrobię z ciastem bo mi żonka kazała ucierać :roll:

Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-11-13, 08:47

Ucieraj, ucierai........... wszystkiego naj w dniu urodzin :-P :idea:
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2009-11-13, 16:45

Dzięki 8-) Co do bastionu to modernizacja prawdopodobnie z roku 1887 objęła też przedłużenie poterny i zasypanie dziedzińca pomiędzy schronem a kaponiero-basteją. Kleszczowo załamane mury oporowe zniknęły pod nasypem ziemnym. Ciągle zastanawiam się nad formą kaponiery - na planie fundamentów z 1864 roku wygląda, że była planowana jako skazamatowana. W takim razie czy zmieniono plany realizacji czy też później przekształcono ją /po roku 1887/ w specyficzną kaponiero-basteje ? Tylko jeśli tak, to po co sięgano po tak anachroniczne narażone na szybkie zniszczenie dzieło czołowe ?
Załączniki

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2010-01-03, 14:47

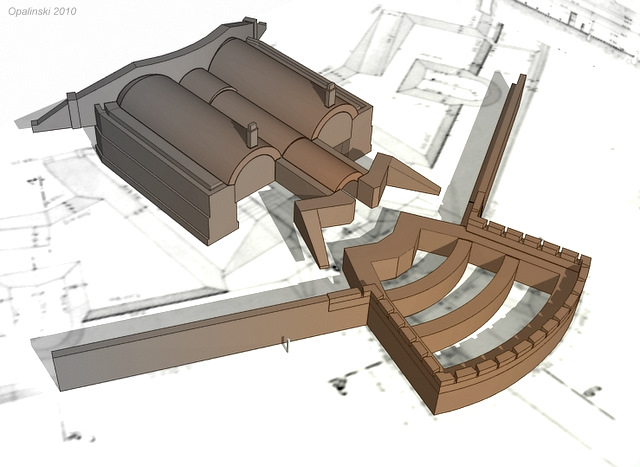

Odświeżam temat. Czołowa kaponiera bastionu nabiera kształtu. Jako punkt odniesienia przy murze skarpowym umieściłem słupek wysokości człowieka.
Załączniki

Awatar użytkownika
Łukasz
Ekspert
Posty: 2526
Rejestracja: 2009-01-02, 16:00
Lokalizacja: Kressendorf

Post autor: Łukasz » 2010-01-03, 17:03

a czemu miały służyć murki wewnątrz tej kaponiery?

Shiman
Ekspert
Posty: 3324
Rejestracja: 2008-12-30, 20:05
Lokalizacja: KR

Post autor: Shiman » 2010-01-03, 17:07

Tam chyba jeszcze przejscia do poszczegolnych czesci będą?

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2010-01-03, 18:19

To niejasna sprawa. Tak jak wyżej pisałem, prawdopodobnie planowano wykonanie skazamatowanej kaponiery czołowej / oraz dwóch barkowych / a potem zmieniono koncepcje dzieła. Zaczęto murować sciany wewnętrzne lecz czy wykonano w nich otwory komunikacyjne nie wiem. Wnetrza zasypano ziemią i w ten sposób powstała mocno archaiczna jak na owe czasy basteja czołowa.

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2010-01-03, 23:18

Czoło bastionu wg. stanu z 1887 roku. Na kaponierze osobliwy nadszaniec, macie jakieś skojarzenia co by tam mogło być ustawione :?: Chodnik-poterna prowdopodobnie betonowa, została przedłużona w trakcie modernizacji.
Załączniki

Awatar użytkownika
lipton
Ekspert
Posty: 2572
Rejestracja: 2008-12-29, 16:17
Lokalizacja: Nova Sandecz

Post autor: lipton » 2010-01-04, 09:12

MHK pisze:osobliwy nadszaniec
Nieee, to wielka ławka da VIP-ów z Wisełki :mrgreen:

Model bardzo ładny. Zauważyłem, że ten betonowy przedłużany chodnik - potajnik zmienia kolor: zielonkawy, potem brązowy, teraz szary
Polka na erkaem i granaty... Orkiestra tusz!

Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2010-01-04, 09:32

Ten nadszaniec osobiście zbudowałbym odwrotnie - wał z przodu :roll:
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
lipton
Ekspert
Posty: 2572
Rejestracja: 2008-12-29, 16:17
Lokalizacja: Nova Sandecz

Post autor: lipton » 2010-01-04, 10:28

Nie Darula - jest dobrze. Chciałbyś siedzieć na meczu tyłem do boiska? :-)

Ale, ale - słuszne spostrzeżenie :idea:
Polka na erkaem i granaty... Orkiestra tusz!

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2010-01-04, 15:06

Liptonie, to i tak kolory robocze :mrgreen: zdecydowałem się na szary ponieważ korytaż został odlany w betonie, stąd też nie jest tak solidnie obsypany ziemią jak pozostałe elementy dzieła. Też miałem skojarznia z kanapą ;-) . Ja też Darek, bym tak nadszańca nie wyprofilował, ale co zrobić jak tak czarno na białym na Twoich planach stoi ! Nawet nie ma jak na tą platformę wejść, żadnej rampy. Artyleria żadna tam nie dotrze - za wąsko. Jedyne co wymyśliłem to przeznaczenie osobliwej "kanapy" jako ukrycia i punktu obserwacyjnego w czasie mobilizacji nakrywanej solidnym deckungiem drewniano-ziemnym. Takie skojarzenie nasunął mi przekrój przez kaponierę czołową sąsiedniego Bastionu I - tam wykonano wąskie zadaszenia chodników przy krenelażu. Zarzucono wykonanie murowanych kazamat, więc może w ten sposób starano się zapewnić "wojenne" ukrycie dla obsady kaponiery.

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2010-03-02, 22:45

Praca nad Bastionem I 1/2 ruszyła krok dalej:
Załączniki
